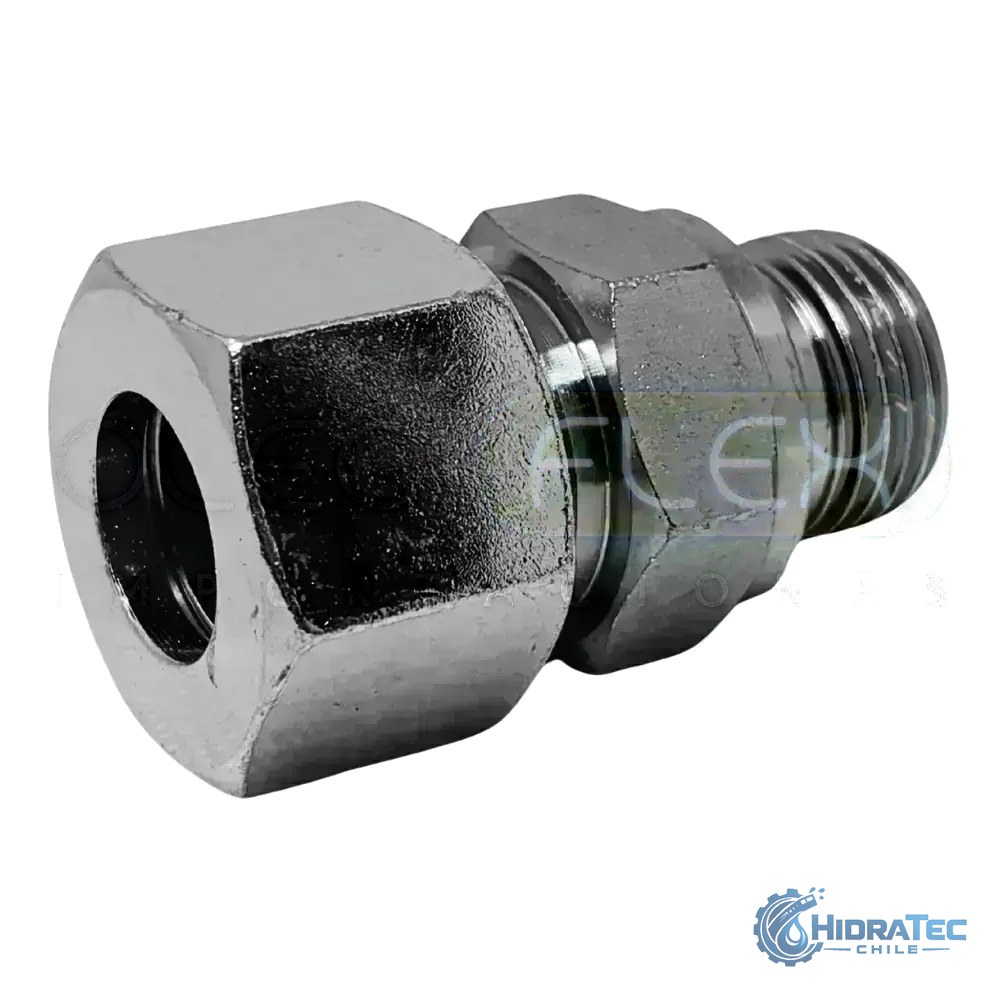

La Conexión Tubo-Macho BSP Recta (UMA) es un racor que une un tubo hidráulico rígido a un puerto con rosca BSP macho en línea recta, sin cambio de dirección. Un extremo conecta al tubo mediante anillo cortante (virola) según DIN 2353 / ISO 8434-1, que muerde el tubo al apretar la tuerca formando un sello metal-metal sin soldadura; el otro extremo es una rosca BSP paralela (British Standard Pipe) con asiento cónico de 60° que sella metal-metal contra el cono del componente. Está diseñado para conexiones seguras y sin fugas en sistemas hidráulicos de alta presión, aprovechando la fiabilidad del sistema de anillo cortante y el sello por cono de 60° de la rosca BSP paralela. Fabricado en acero al carbono zincado, ofrece buena resistencia a la corrosión y un desempeño confiable en líneas de tubo rígido sometidas a presión y vibración. Disponible en serie liviana (L), para presión moderada hasta 315 bar, y serie pesada (S), para alta presión hasta 630 bar. La serie es parte de la medida (por ejemplo, 12L y 12S tienen roscas distintas y no son intercambiables), por lo que la virola, la tuerca y el racor deben ser de la misma serie. La presión admisible disminuye a mayor diámetro; consulta la ficha técnica de cada medida. Características principales Racor recto tubo hidráulico a rosca BSP macho Conexión al tubo por anillo cortante DIN 2353 / ISO 8434-1 (sello metal-metal, sin soldadura) Rosca BSP paralela macho, sello por cono de 60° Fabricado en acero al carbono zincado, resistente a la corrosión Serie liviana (L) hasta 315 bar · serie pesada (S) hasta 630 bar La serie es parte de la medida: L y S no son intercambiables Aplicaciones típicas Conexión en línea recta de tubo rígido a puerto BSP Sistemas hidráulicos de alta presión en maquinaria industrial y equipos móviles Conexión de tubo a bloques, válvulas y componentes con rosca BSP Instalaciones donde se requiere una unión firme sin soldadura Medidas disponibles (tubo × rosca BSP) Serie liviana (L): 6L×1/8", 6L×1/4", 8L×1/4", 8L×3/8", 10L×1/4", 10L×3/8", 12L×1/4", 12L×3/8", 12L×1/2", 15L×1/2", 18L×1/2", 22L×3/4", 28L×1", 35L×1.1/4", 42L×1.1/2" Serie pesada (S): 6S×1/4", 8S×1/4", 10S×1/4", 10S×3/8", 12S×3/8", 12S×1/2", 14S×1/2", 16S×3/8", 16S×1/2", 20S×1/2", 20S×3/4", 25S×3/4", 25S×1", 30S×1", 30S×1.1/4", 38S×1.1/2" Selecciona la medida (tubo × rosca) y la serie (L o S) según el diámetro exterior de tu tubo y la rosca BSP del componente.
Conexión Tubo a Hilo Macho BSP UMA — DIN 2353 pertenece a nuestra línea de conexiones din 2353, dentro de la categoría tubos y conexiones hidráulicas. Lo mantenemos con stock en Chile para despacho a todo el país, y te asesoramos sin costo en la medida, el tipo de hilo y la presión de trabajo que corresponde a tu equipo.
¿No tienes certeza de que sea la pieza correcta? Escríbenos con la medida o una fotografía del componente y te confirmamos la referencia exacta antes de que compres.
