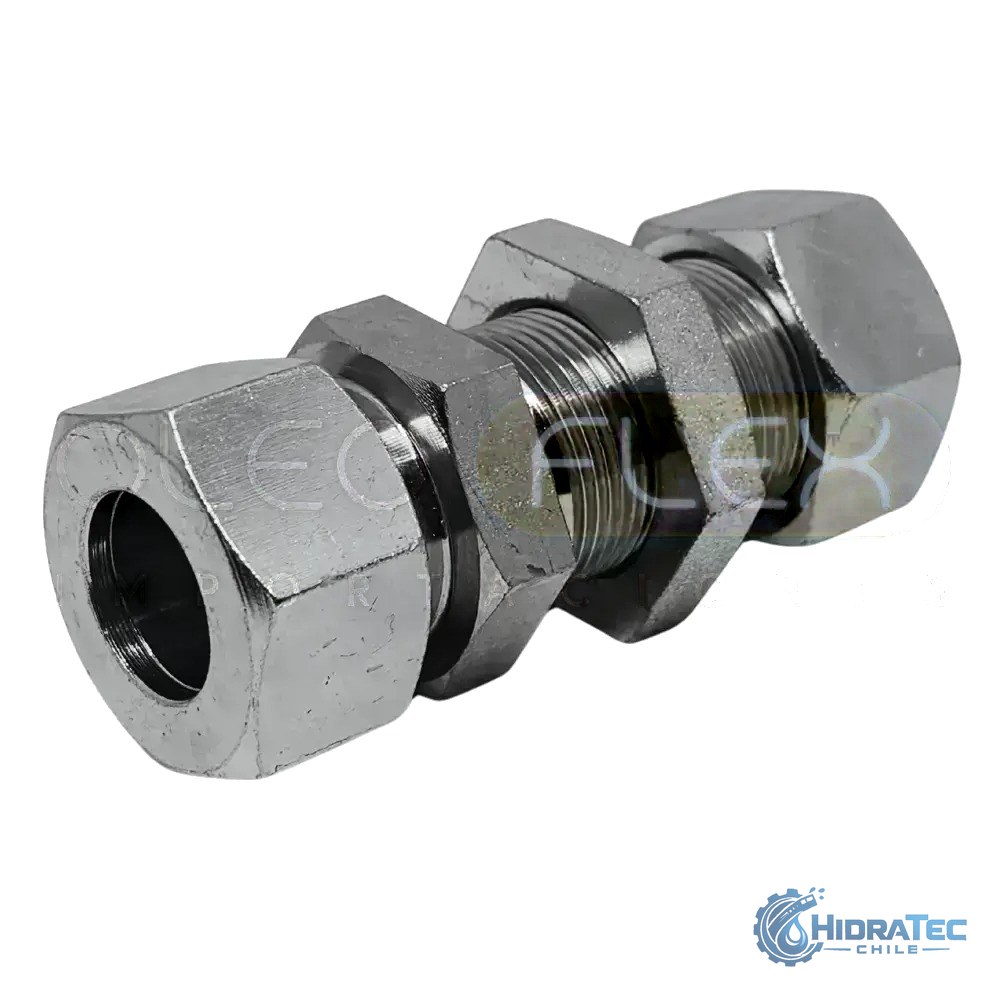

La Unión Tubo Pasamuro Roscada (UCA) es un racor recto tipo pasamuro (bulkhead) que une dos tubos hidráulicos a través de un panel, mampara o pared de estanque, dejando la conexión fija y sellada a ambos lados de la superficie. Su cuerpo alargado atraviesa el orificio del panel y se fija con una contratuerca, mientras ambos extremos conectan por anillo cortante (virola) según DIN 2353 / ISO 8434-1, formando un sello metal-metal sin soldadura. Está diseñada para conexiones seguras y sin fugas en sistemas hidráulicos de alta presión, permitiendo pasar una línea de tubo de un lado al otro de una estructura de forma ordenada y firme. Fabricada en acero al carbono zincado, ofrece buena resistencia a la corrosión y un desempeño confiable bajo presión y vibración. Disponible en serie liviana (L), para presión moderada hasta 315 bar, y serie pesada (S), para alta presión hasta 630 bar. La serie es parte de la medida (por ejemplo, 12L y 12S tienen roscas distintas y no son intercambiables), por lo que las virolas, tuercas y el cuerpo deben corresponder a la misma serie del tubo utilizado. Características principales Racor pasamuro (bulkhead) pasa la línea de tubo a través de un panel o estanque Incluye contratuerca para fijar el racor a la pared o mampara Ambos extremos por anillo cortante DIN 2353 / ISO 8434-1 (sello metal-metal) Fabricada en acero al carbono zincado, resistente a la corrosión Serie liviana (L) hasta 315 bar · serie pesada (S) hasta 630 bar La serie es parte de la medida: L y S no son intercambiables Aplicaciones típicas Paso de líneas de tubo a través de paneles, mamparas o paredes de estanque Conexiones fijas en tableros y estructuras hidráulicas Sistemas de alta presión en maquinaria industrial y equipos móviles Instalaciones donde la línea debe cruzar una superficie de forma ordenada y firme Medidas disponibles (Ø exterior del tubo) Serie liviana (L): 6L · 8L · 10L · 12L · 15L · 18L · 22L · 28L · 35L · 42L Serie pesada (S): 6S · 8S · 10S · 12S · 14S · 16S · 20S · 25S · 30S · 38S Selecciona la medida y la serie (L o S) según el diámetro exterior de tus tubos.
Unión Pasamuro Roscado UCA — DIN 2353 pertenece a nuestra línea de conexiones din 2353, dentro de la categoría tubos y conexiones hidráulicas. Lo mantenemos con stock en Chile para despacho a todo el país, y te asesoramos sin costo en la medida, el tipo de hilo y la presión de trabajo que corresponde a tu equipo.
¿No tienes certeza de que sea la pieza correcta? Escríbenos con la medida o una fotografía del componente y te confirmamos la referencia exacta antes de que compres.
